一、产品说明

1、产品用途：用于柱模板加固。

2、产品图示：

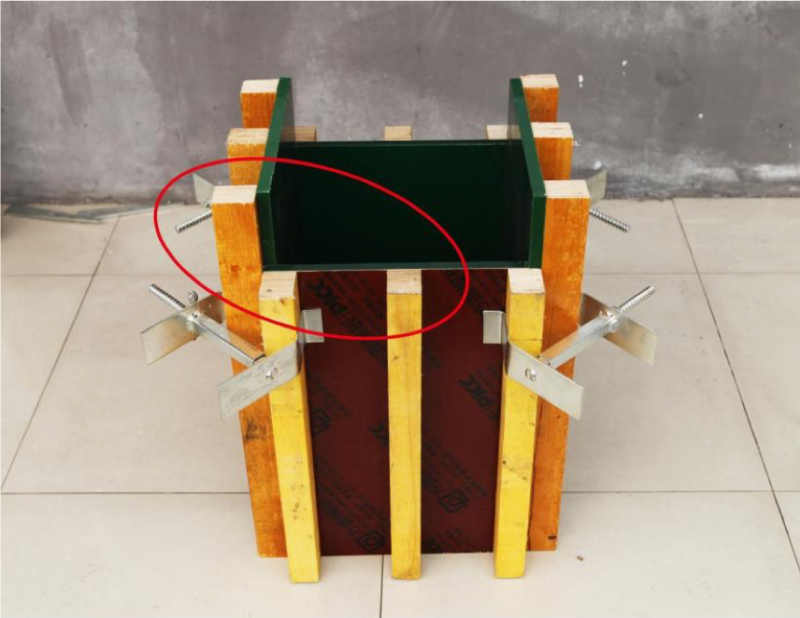

模板紧固件展示图

产品组成：固定斜铁、方圆扣。

二、产品与传统工艺对比分析：

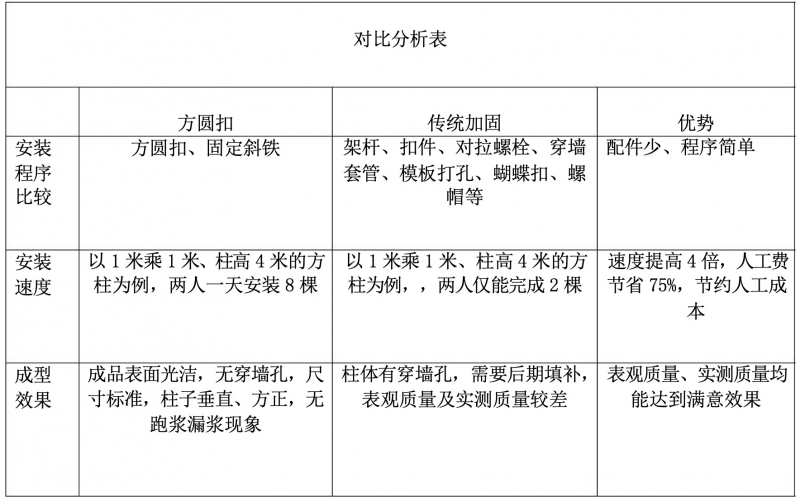

模板紧固件产品与传统工艺对比分析

三：模板紧固件优势说明

1.工期方面

本工程属于工业厂房，单层面积大（长宽：201m×169m；314.2m×166.8m），框架柱多（每层框架柱约 340 棵），柱模板加固量大，施工任务重。

本工程使用方圆扣进行柱模加固后，由于方圆扣安拆速度快、周转快，加固程序少，施工简单便捷易操作，一般工人可迅速掌握并熟练使用。可大大减少柱模加固时间，降低工期，有效增强施工单位对工期管理方面的把控。

2.质量方面

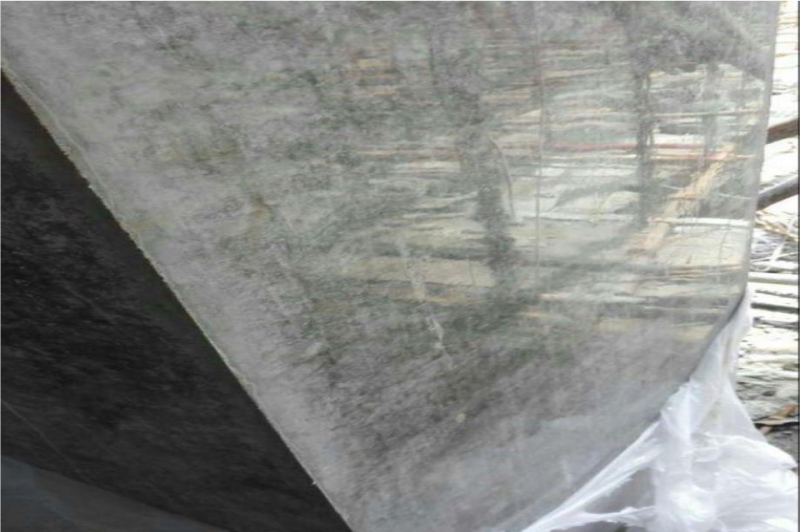

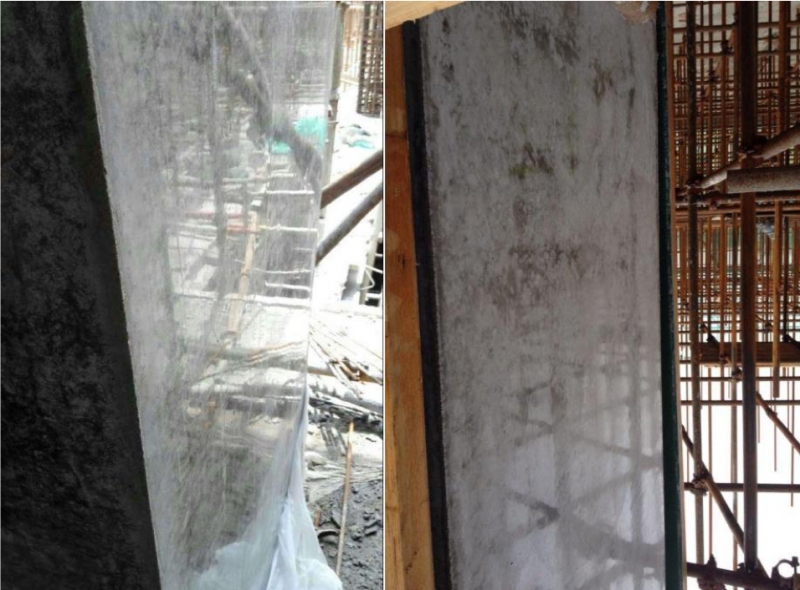

使用模板紧固件产品后，框架柱表面光洁，无穿墙孔，尺寸标准，柱子垂直、方正，无跑浆漏浆现象。观感质量佳、实测质量偏差均在规范偏差范围内。如下图实例展示：

本工程使用模板紧固件进行柱模加固后，成品效果优良，观感佳，有效提高工程实体质量，增强施工单位施工水平，提升施工单位企业形象。

3.成本方面

（1）加固成本

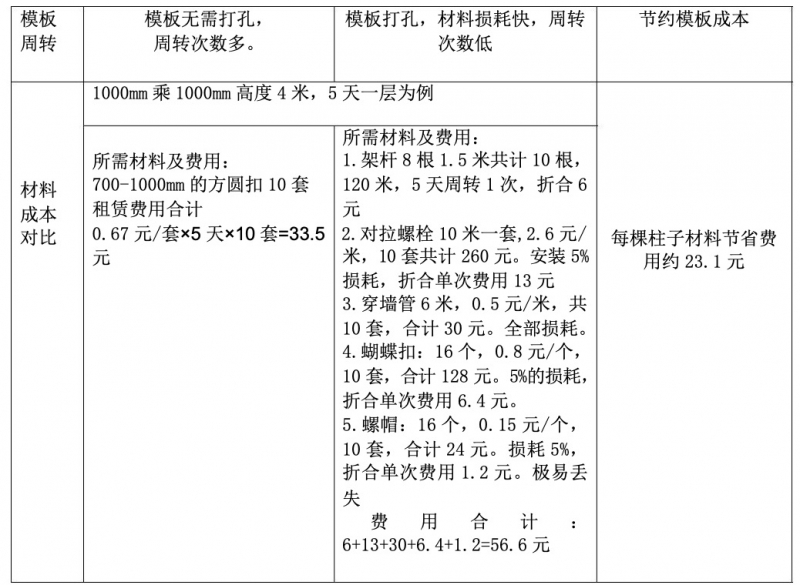

通过上图表分析所示，框架柱周材使用费、材料损耗费，明显高于方圆扣租赁费用。扣件、架杆、丝杆以及山型卡易丢失易变形影响周转使用，间接提高加固成本费用。方圆扣配件少（就仅有 2 种）不易丢失且不易变形损坏，可降低加固成本。

（2）人工成本

使用方圆扣产品，操作简单，加固速度快，周转率高，明显提高劳动效率，降低用工量。直接降低人工费费用，可降低人工成本。

（3）材料成本

使用模板紧固件加固模板，由于无需打孔，拆卸方便，模板损坏少，周转次数明显增多，模板材料费减少，可降低材料成本。

本工程使用模板紧固件进行柱模加固后，人工、材料等成本减少，可降低工程成本支出、提升企业竞争力。

四、应用实例效果展示

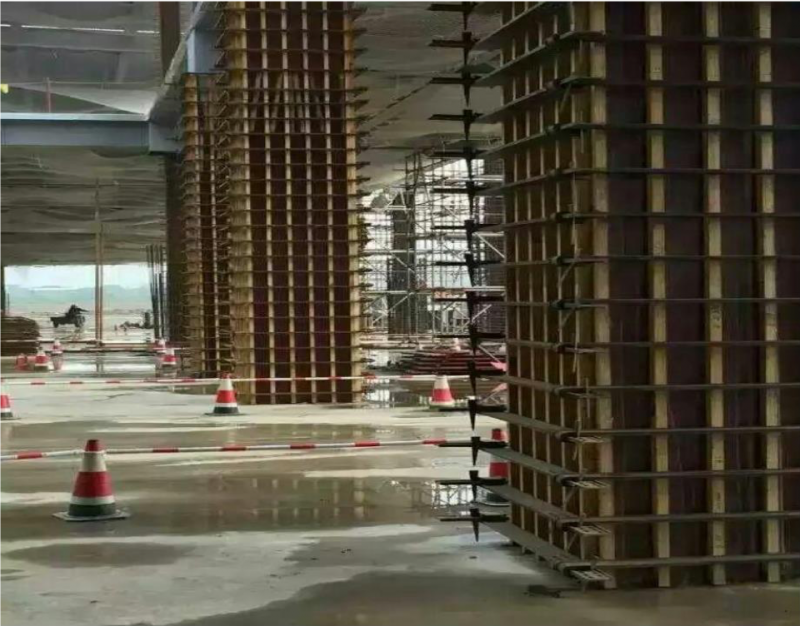

模板紧固件应用效果图1

模板紧固件应用效果图2

模板紧固件应用效果图3

模板紧固件应用效果图4

五 、 模板紧固件操作规程

为方便客户掌握方圆扣产品的操作使用，同时满足客户对质量、进度、安全等方面的需求，编制了方圆扣产品的操作规程，内容如下：

第一部分：配模

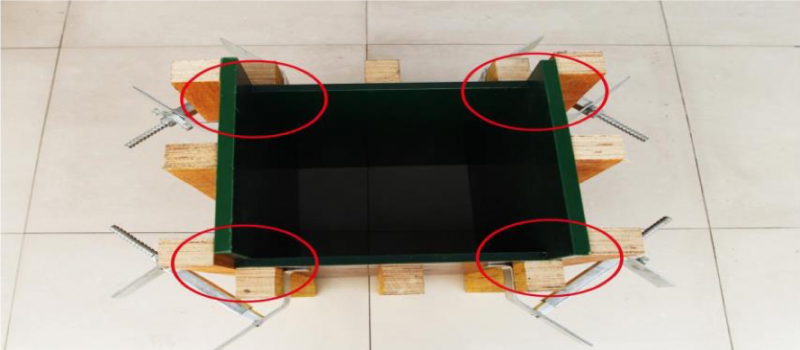

1、每片都有一个折口方便安装，有效防止跑浆的同时有起到校直的作用。如下图所示：

模板紧固件操作流程之配模图片

2、安装方圆方柱模板时，当柱高度上由两节拼成时，模板的上下链接处的两块模板需要错开安装，错位安装可以保证方柱体的垂直性和整体性，在错位安装时请认真参考图中所展示的错位安装法进行现场安装。

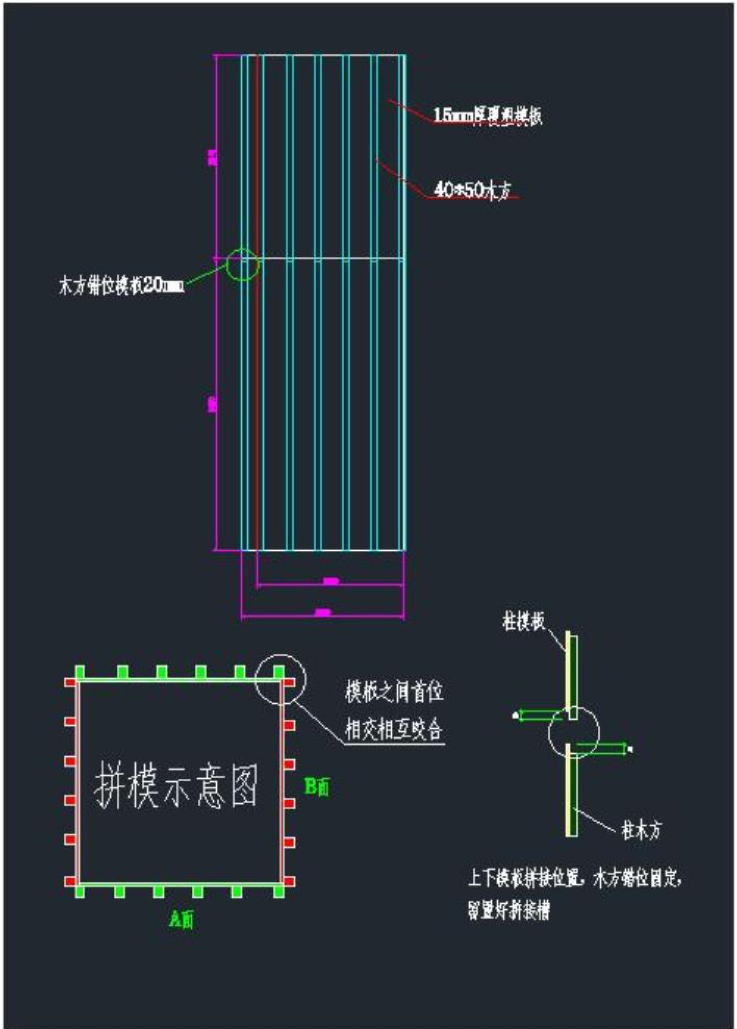

模板紧固件操作流程配模设计图

第二部分 方圆扣安装步骤

1、 模板紧固件的水平安装可以保证其受力均匀，并依次从下到上进行安装。先将一片加固件水平放置在辅助支架上。（放置方向弯头向上，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）

模板紧固件安装步骤图

2、将第二片卡箍尾端穿过第一片卡箍头端的折弯空间，然后水平放置在辅助支架上。（放置方向弯头向下，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）

3、将第三片卡箍尾端穿过第二片卡箍头端折弯空间，然后水平放置在辅助支架上。（放置方向弯头向上，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）

4、将第四片卡箍尾端穿过第三片卡箍头端折弯空间，同时保证第四片卡箍头端折弯空间卡住第一片卡箍尾端。然后放置在辅助支架上。

5、重复以上步骤安装剩余其他的方圆扣。

6、模板合拢加固后，模板的底部平面最好离地面 0.5-1cm 距离，并用混凝土填缝，以确保拆模方便。
